在工业自动化和智能设备领域，工控HMI界面原型设计案例 对工程师和产品经理来说非常实用。一个界面清楚、操作顺手、视觉舒适，不仅能让工作更高效，还能减少误操作的风险。如果你正想找现成的工控HMI原型模板来参考或直接改用，本文整理了5个高质量的工控HMI界面原型设计案例，拿来即可复用，让你的设计更省时省力。

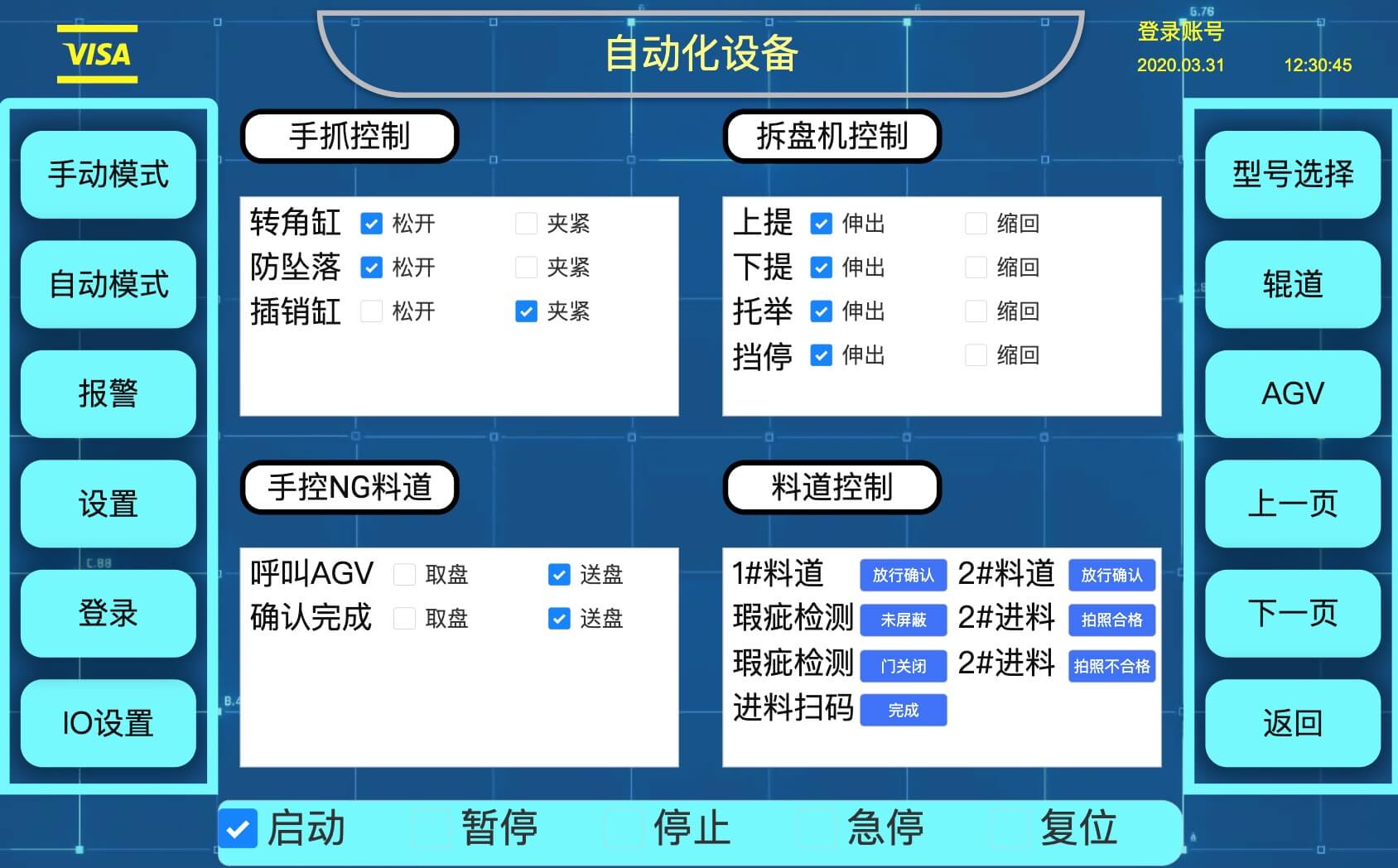

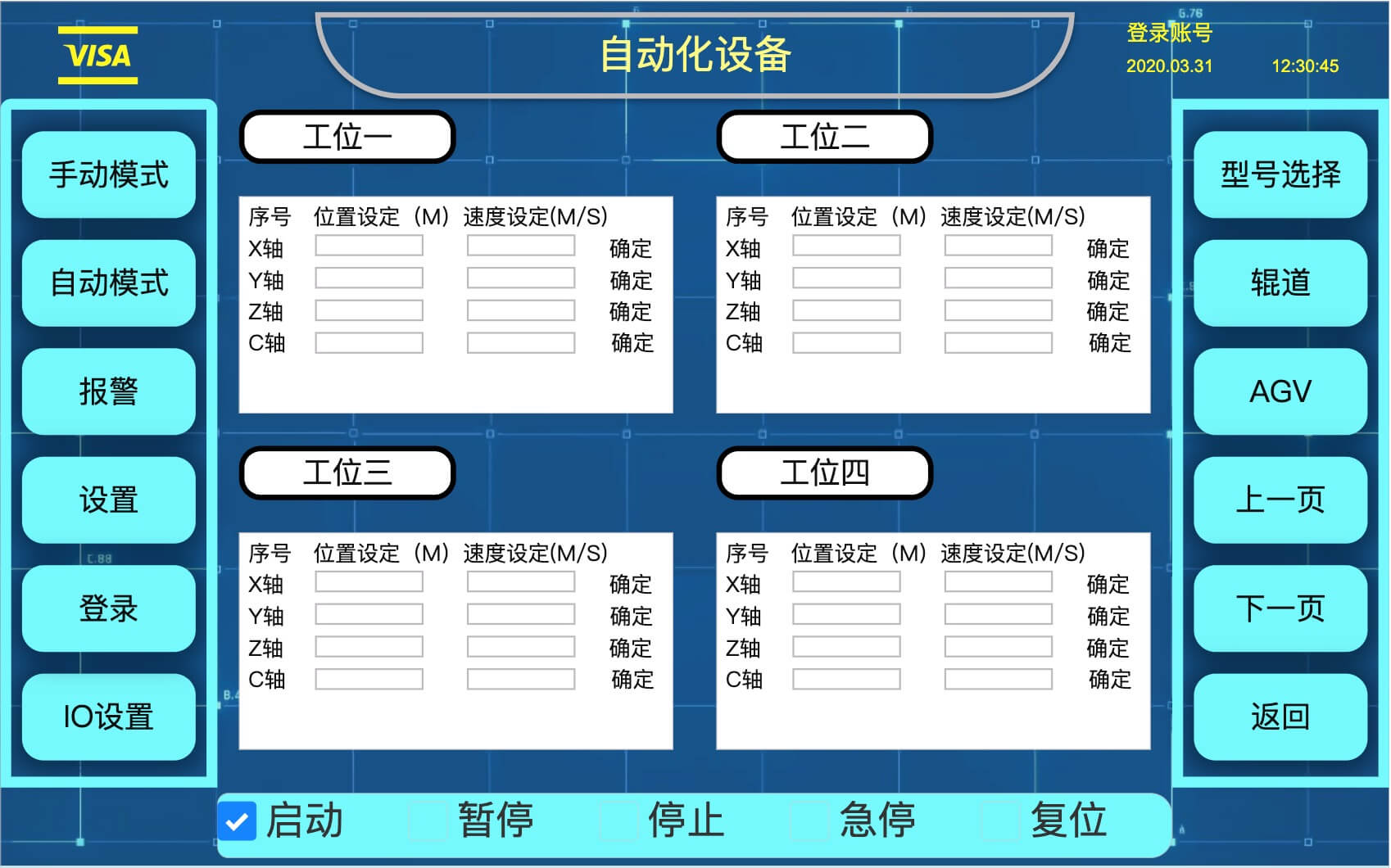

1. 触摸屏画面设计案例模板
这是一套经典的工控HMI界面原型设计案例，非常适合快速启动触摸屏项目，无论是工业车间还是自动化设备控制，都能直接套用或进行二次修改。模板设计注重实用性和操作效率，帮助工程师和产品经理快速搭建可交互的界面原型。
设计思路：
模板强调信息分区清晰，关键操作和状态信息分层展示，让操作者一眼就能看到核心数据。控制按钮布局合理，操作流程自然顺手，视觉风格简洁直观，同时遵循工业人机工程学原则，减少视觉疲劳，提高连续操作效率。立即免费注册墨刀，一键套用模板，开启工控HMI界面原型设计
模块内容：
首页概览：显示关键指标、设备状态和生产信息，便于快速判断系统整体运行情况。
控制按钮区域：包含手动操作、快捷操作入口、常用控制命令，让操作者在触摸屏上能够快速执行操作。
报警提示：即时显示异常状态，并通过视觉和颜色强调，让操作人员及时发现和处理问题。
这套模板不仅提供了完整的界面布局示例，还包含基本的交互逻辑参考，是初学者和经验丰富设计师都能直接使用的工控HMI界面原型设计案例。非常适合PLC触摸屏控制系统设计、工业非标自动化设备屏设计、小型生产线或实验室自动化设备屏幕设计，直接在原型模板上进行定制化修改，快速形成可演示的高保真原型。立即免费注册墨刀，一键套用模板，开启工控HMI界面原型设计！

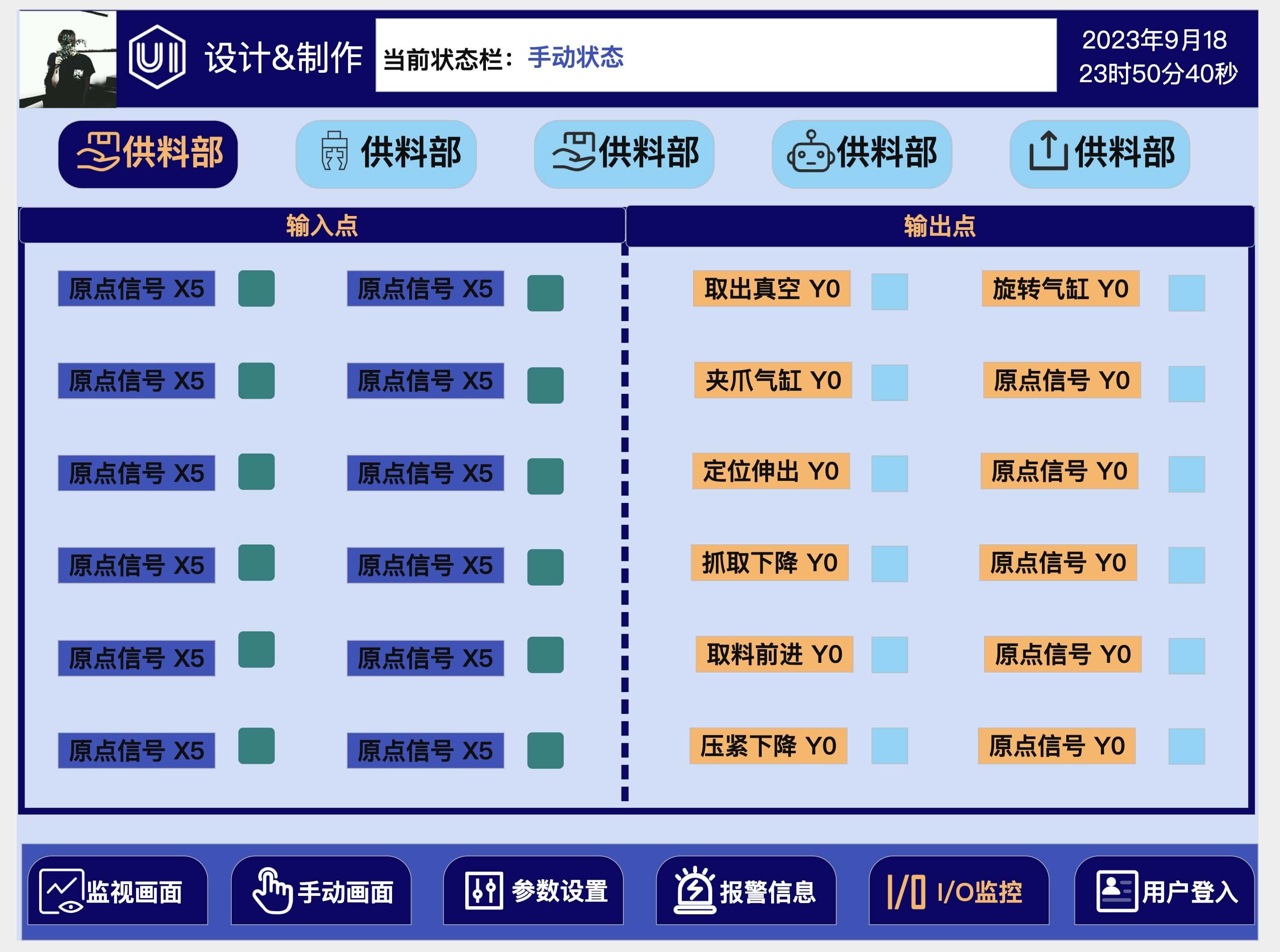

2. PLC触摸屏原型模板
这套工控HMI原型模板针对工业控制通用场景设计，布局逻辑清晰，重点突出控制和监控功能，结合色彩对比和模块化设计，提升可读性和操作便捷性。
模块内容：
生产监控页面：实时显示设备状态、生产进度
报警管理页面：高亮异常信息、快速响应
操作控制页面：开关按钮、手动控制模块

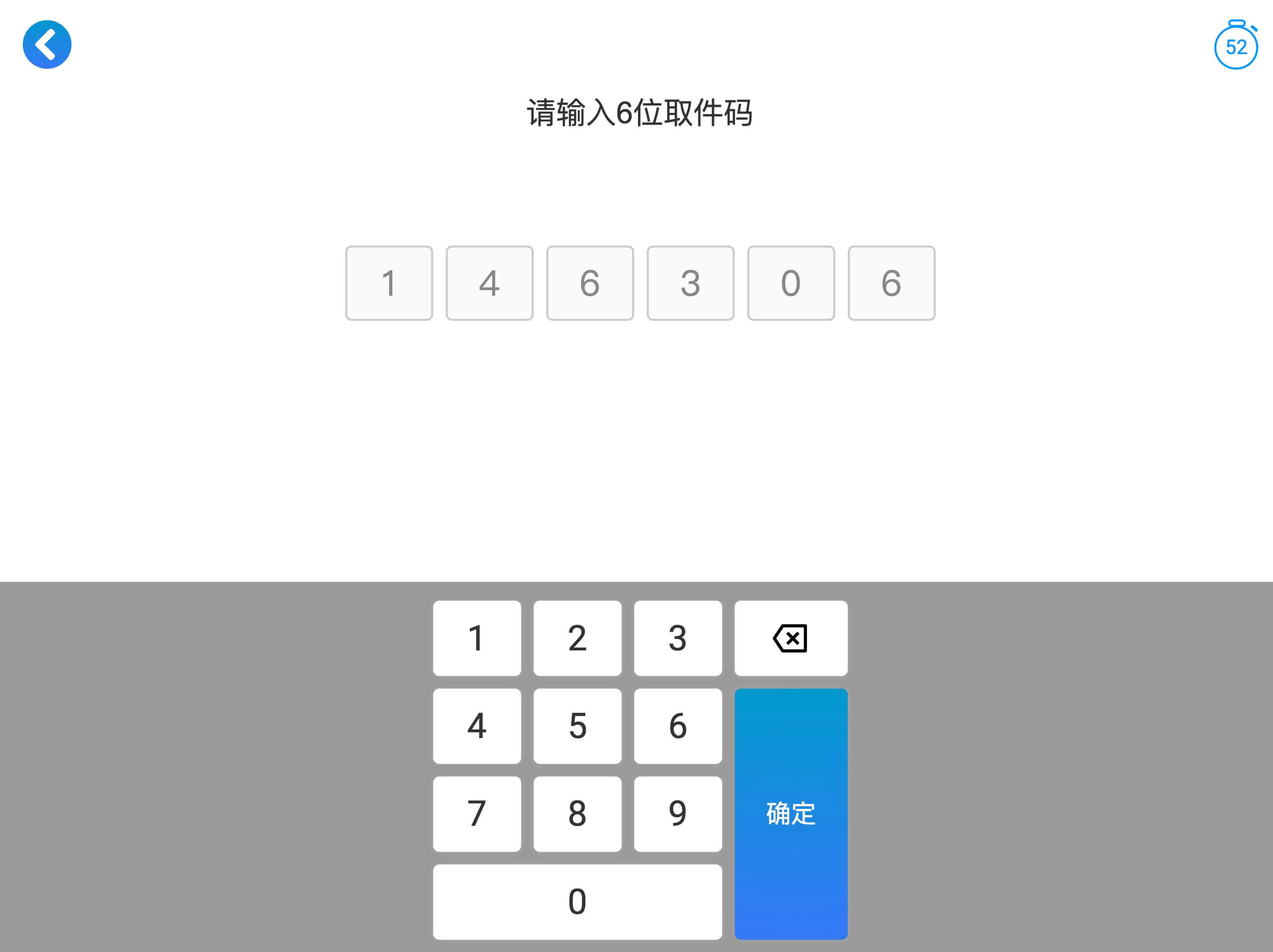

3. 智能快递柜终端系统原型模板
这是一套针对工业控制通用场景设计的工控HMI界面原型设计案例，特别适合PLC触摸屏和非标自动化设备的快速原型搭建。模板布局逻辑清晰，模块分区合理，重点突出控制和监控功能，同时结合色彩对比和模块化设计，提升界面的可读性和操作便捷性。
设计思路：
这套原型模板以用户操作流程为核心，将监控、控制和数据展示等功能模块化，减少操作复杂度。通过色彩对比区分关键数据和状态信息，视觉层级清晰，让操作者能快速理解设备运行情况。同时，模块化设计方便在不同工业场景中快速调整或复用，提高原型制作效率。
模块内容：
生产监控页面：实时显示设备状态、生产进度和关键指标，帮助操作者随时掌握生产线运行情况。
报警管理页面：高亮显示异常信息和告警，提供快速响应和处理建议，确保安全操作。
操作控制页面：提供开关按钮、手动控制模块和快捷操作入口，让操作流程更顺畅、直观。
数据展示页面：展示历史数据和趋势图表，方便分析设备性能、生产效率和异常规律。
这套原型模板不仅提供了完整的界面布局示例，还包含常用的操作逻辑参考，是一个高效、可直接落地的 工控HMI界面原型设计案例。适合工业自动化生产线、PLC控制系统、非标自动化设备屏幕设计，让项目快速进入演示或开发阶段。立即免费注册墨刀，一键套用模板，开启工控HMI界面原型设计！

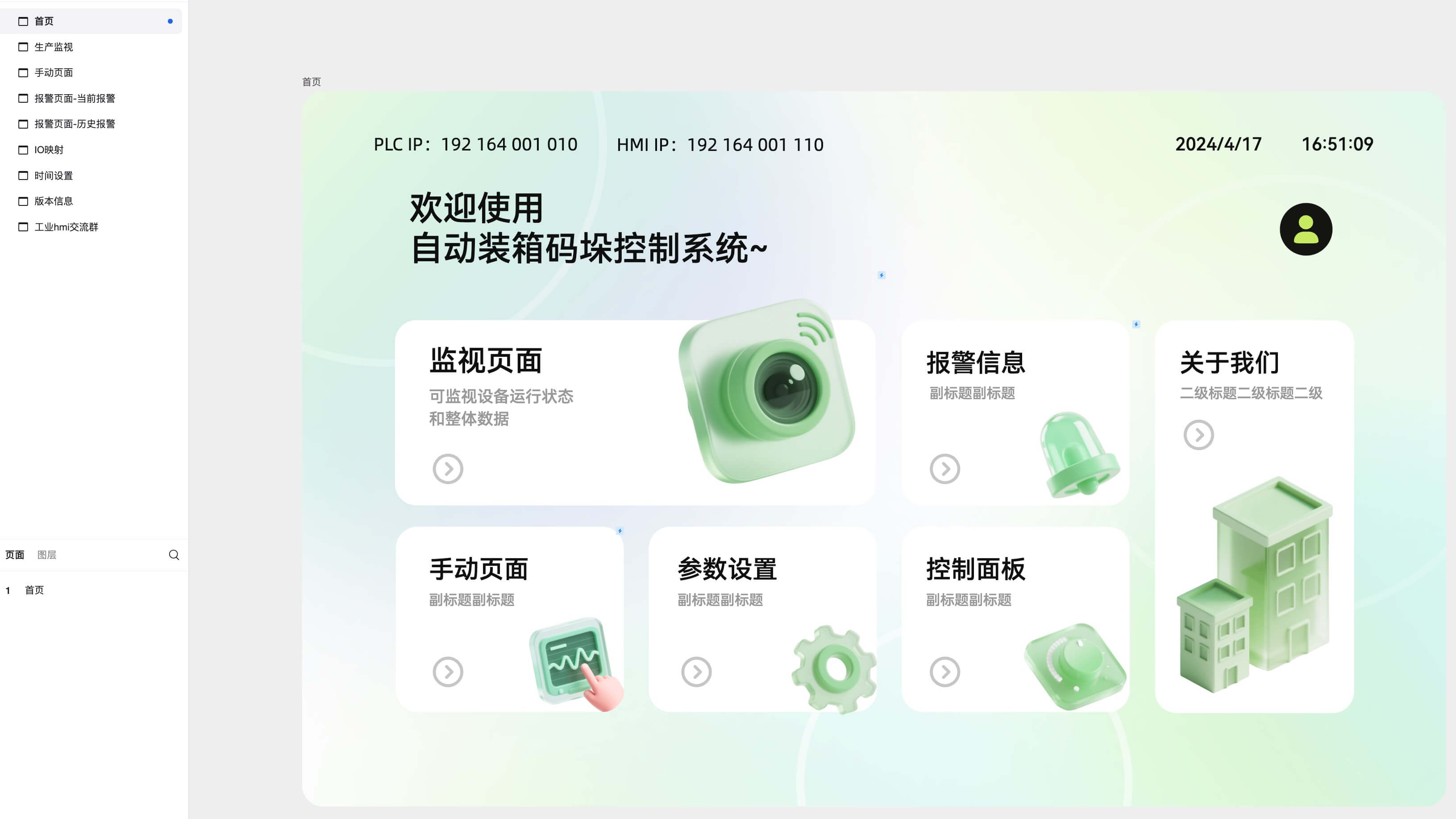

4.自动装箱码垛系统原型模板
这是一个完整的工控HMI界面原型设计案例，适合大型工业自动化系统的原型设计。采用白绿色系为主色调，搭配高对比强调色，减轻视觉疲劳同时突出关键操作区。模块化布局结合工业人机工程学，确保操作舒适和高效。
模块内容：
首页：系统状态总览，包括设备运行状态、生产进度和关键指标，让操作者快速掌握全局情况。

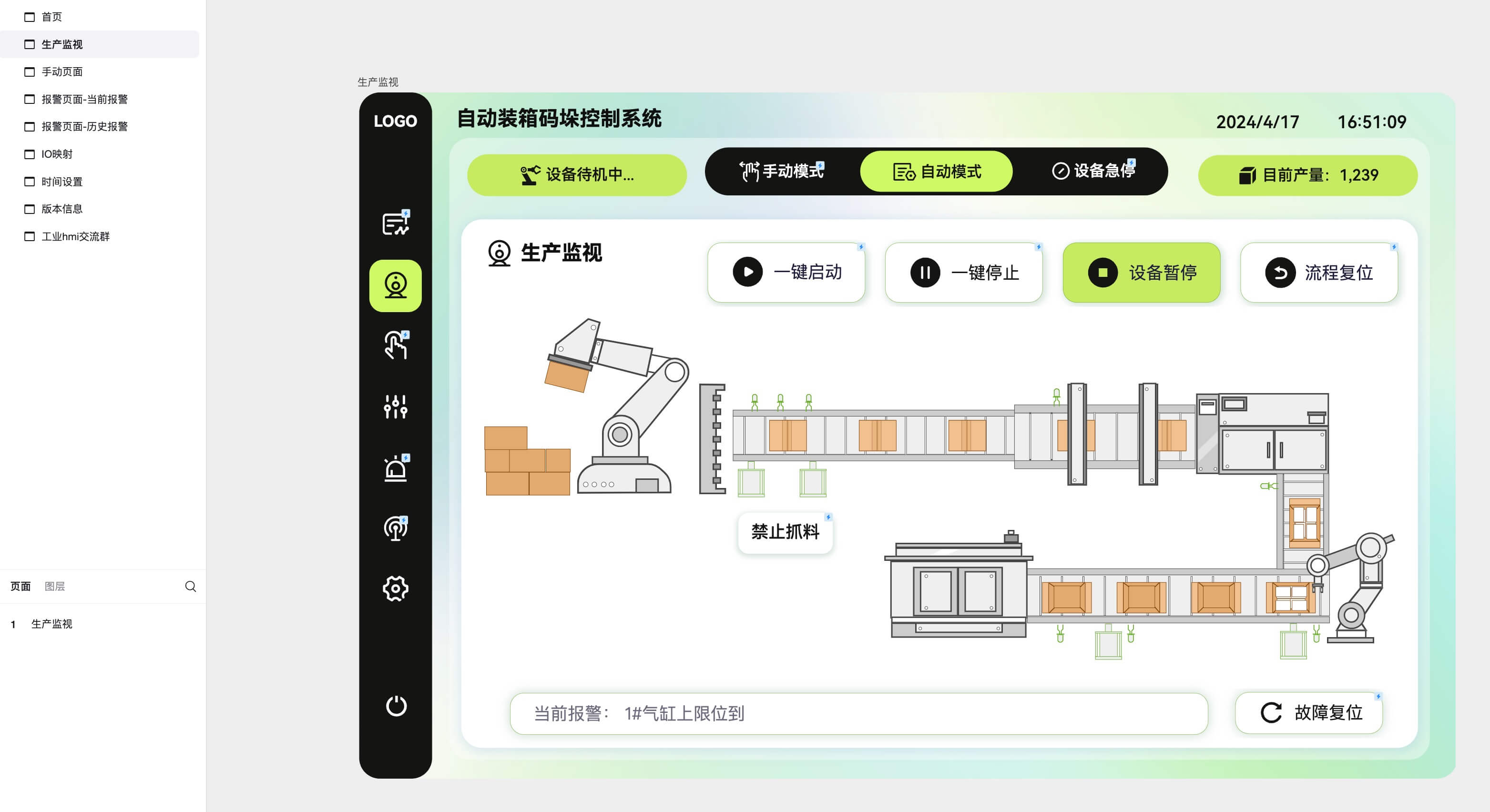

生产监控页面：实时监控设备状态和生产进度，提供历史趋势参考，方便生产优化与排故。
手动控制页面：提供操作按钮和参数调整模块，让工程师能够直接控制设备或进行微调。
警报管理页面：报警信息高亮显示，并提供处理建议，确保异常情况快速响应。
IO信号页面：实时监控输入输出信号状态，便于系统调试和故障排查。
设置页面：系统参数配置与调整，为不同生产需求提供灵活设置。

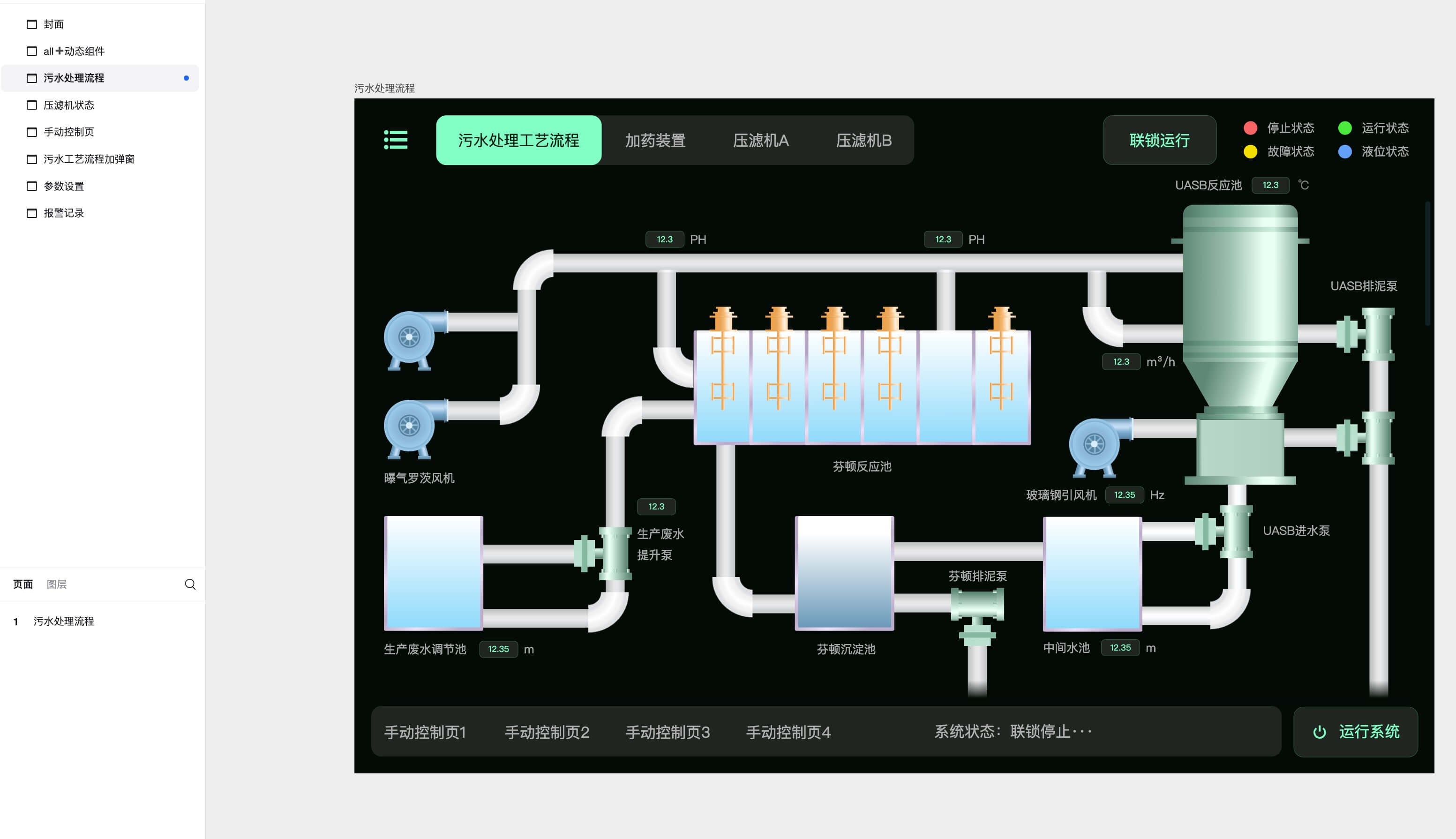

5. 水处理系统设备界面模板
这套工控HMI界面原型设计模板非常适合水处理或化工系统界面的快速原型开发。强调功能性和可靠性，界面层级清晰，关键数据突出显示，按钮尺寸合理，色彩遵循工业标准，确保操作安全和快速响应。
模块内容：
水处理工艺流程：实时状态可视化，展示各个工艺环节的运行情况，让操作者快速掌握整体流程。
手动控制面板：可调节关键设备参数，如泵速、阀门开度等，实现灵活操作和精细控制。
报警提示模块：实时显示紧急状态和设备异常，通过颜色和图标提示，确保问题快速处理。

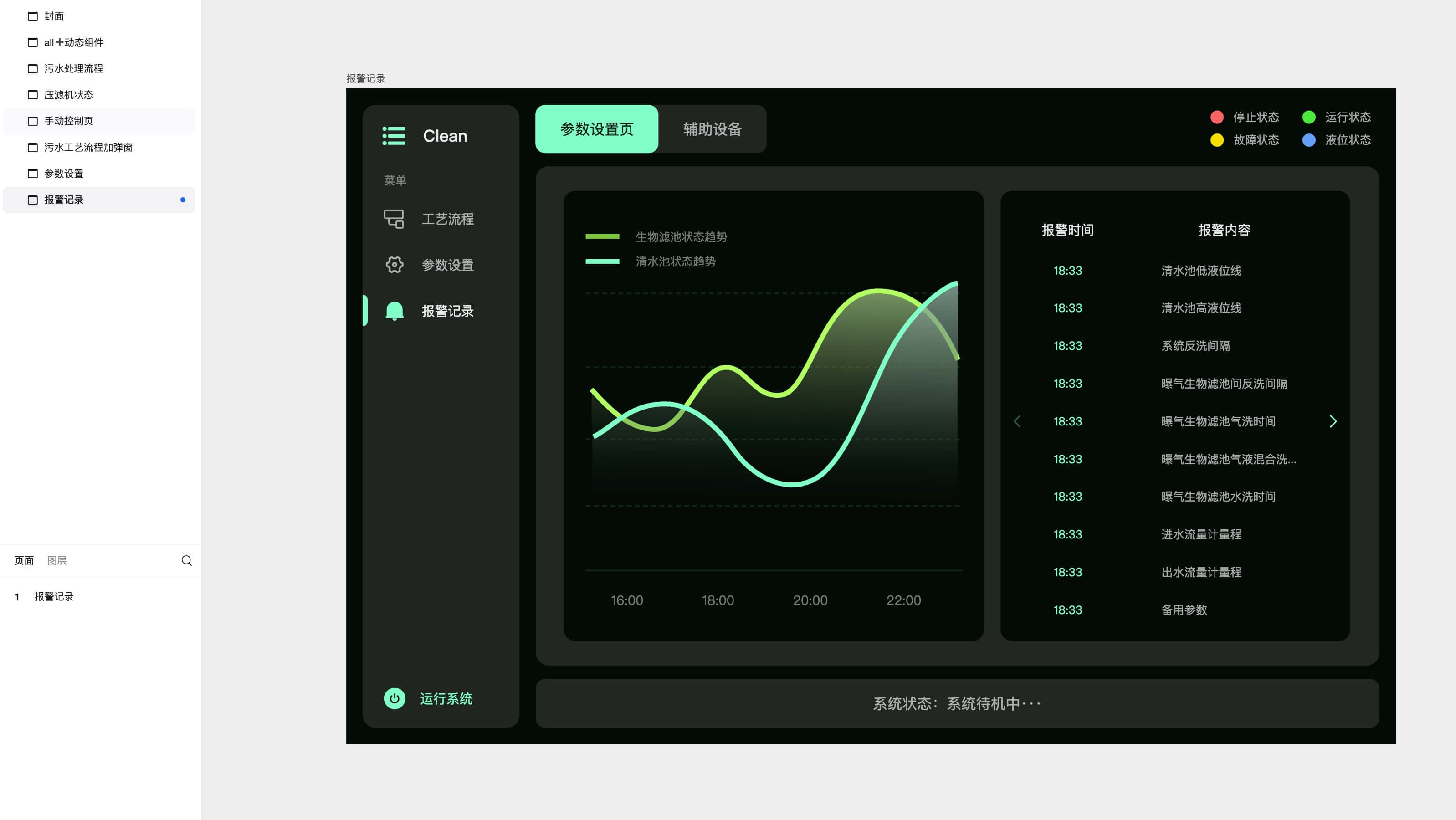

数据统计模块：提供历史数据、趋势分析和图表展示，方便操作人员和管理者监控系统性能并做决策。
这套模板不仅展示了完整的界面布局和操作逻辑，同时也是一个实用的工控HMI界面原型设计案例。设计者可以直接用它快速制作高保真原型，也可以在此基础上进行二次定制，满足不同工业场景的需求，大大节省原型设计时间，提高项目落地效率。
以上5个高质量工控HMI界面原型设计案例，每一套模板都提供了完整的界面布局、操作逻辑和模块化内容，无论是PLC触摸屏、非标自动化设备，还是大型工业生产线、水处理系统，都可以直接拿来用或者二次定制。

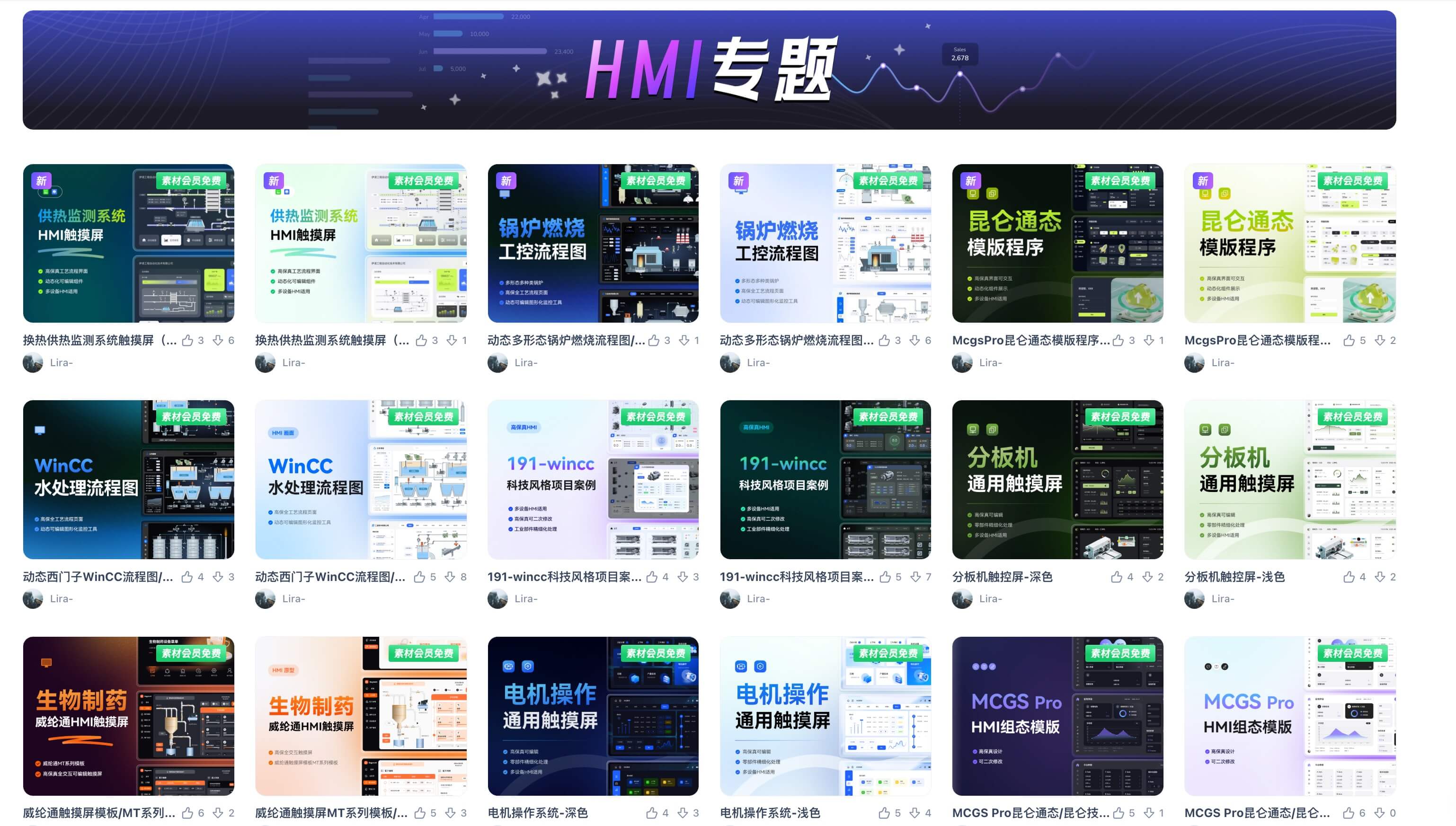

如果你也想快速搭建自己的工控HMI原型，不用从零开始，不妨去墨刀素材广场获取原型模板，可以直接下载、修改原型模板，快速形成高保真可交互原型，省时省力。点击免费注册墨刀，获取更多工控HMI界面原型设计案例模板，让你的工业界面设计项目快速落地，提升工作效率！
